Jecky1973 · 01-02-2021, 23:41

Hai qualche foto? La centralina mi pare un soluzione geniale!

Inviato dal mio iPad utilizzando Tapatalk

Ghigna75 · 03-02-2021, 00:38

Si, se ho tempo le posto domani.

Ghigna75 · 03-02-2021, 00:40

Non ho notizie sul fatto che la centralina consumi corrente.....ho degli amici che sono 2 anni che la montano e non hanno problemi.

Buda · 02-02-2021, 21:52

Confermo, faro full led, le 2 T10 di posizione + le 2 H7 anabbaglianti + la H7 abbagliante.

Per quanto riguarda il funzionamento dei faretti, si accendono con la seguente logica:

Con tasto faretti in posizione normale (non premuto) i faretti si accendono in concomitanza ai fari abbaglianti, pertanto nell'utilizzo normale rimangono spenti.

Con tasto faretti premuto, i faretti si accendono assieme ai fari anabbaglianti, quindi sempre solo esclusivamente con motore in moto. O perlomeno nella mia, ma penso in tutte le RT bialbero dove non erano ancora state implementate le DRL, i fari si accendono con questa logica.

Quote:

Originariamente inviata da GIGID

...
a tasto premuto se passi dagli anabbaglianti agli abbaglianti i faretti rimangono accesi ?

esattamente in questo modo....

Inviato dal mio COMMODORE C=64

Ghigna75 · 03-02-2021, 00:46

Giusto per capire, per curiosità, qual’è il codice articolo giusto dei faretti originali bmw da montare sullan1250 std?quelli da 700 euro? Mi viene a ridere.....

Ghigna75 · 03-02-2021, 22:22

Ecco le foto dei faretti ZT racing che ho installato.

https://ibb.co/MNDvfzP
https://ibb.co/6stzY9k
https://ibb.co/Vx76KS0
https://ibb.co/Fw6nc1Q
https://ibb.co/WfmyVjw
https://ibb.co/gWyvMJv

Buda · 04-02-2021, 22:02

Ed ecco le foto dei Plus della Aparts con staffe per RT bialbero e tasto di accensione by Aliexpress

Inviato dal mio COMMODORE C=64

Ghigna75 · 04-02-2021, 22:18

Il pulsante tanta roba!

Ghigna75 · 07-02-2021, 11:14

Sono ancora io, se qualcuno ha voglia , mi può spiegare concretamente la modifica che devo fare per collegare questi faretti sottto chiave?
Il titolare, Maurizio, mi ha detto che sono predisposti per collegarli anche sotto chiave con un po’ di manualità. Perché il cavo viene fornito con il doppio positivo.
Quindi se ho capito bene , il secondo cavo positivo va al ruba corrente che posizionerò sul rosso dell’attacco navigatore. Giusto?
Quello che ho capito al momento, che mi serve un ruba corrente, ed ho capito anche dove installarlo. Però non ho capito bene su quale cavo, e se il relè deve essere attaccato al negativo della batteri , come sul loro video.
Questo è quello che ho acquistato.
https://ibb.co/fFxFjRV
https://ibb.co/sPkQJx8
https://ibb.co/fQTmF4W

Romanetto · 07-02-2021, 11:56

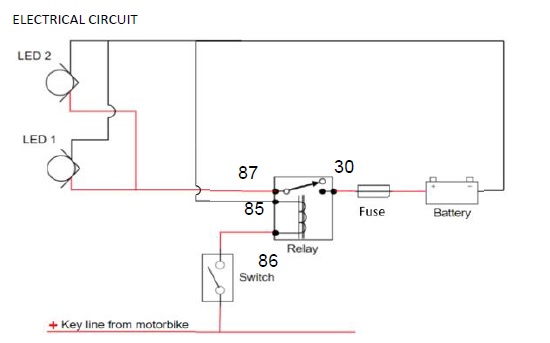

Fai riferimento a questo schema elettrico:

Ghigna75 · 07-02-2021, 13:13

Si, lo avevo visto, quello che è la novità, diciamo, è che smartbomb , rispetto a quelli aliexpress, arrivano con il doppio positivo. Quindi uno lo collego alla batteria, e l’altro al ruba corrente. Ho capito bene?
Grazie intanto per l’aiuto.
Se il cablaggio è simile a questo, https://youtu.be/YGHgRsPDrD8
Farei così..giusto?

Romanetto · 07-02-2021, 15:32

Dalle foto che hai postato il cablaggio e' il classico di aliexpress dove e' presente una connessione principale (rosso + e nero - ), un rele che eccitandosi attiva i faretti e le terminazioni per i faretti. Il rele' serve per separare la parte in potenza dalla parte elettronica, qualcuno sostiene che non serve ma sinceramente io la metterei.

I numeri che sono nell'intorno del rele' sono le serigrafie che dovresti trovarci su

Rispetto a quel filmato io l'unica cosa che non farei inizialmente e' il collegamento alla batteria, che riserverei all'ultimo step finale.

Se metti una foto del cablaggio in tuo possesso potrei essere piu' preciso

Ghigna75 · 07-02-2021, 15:38

Io li ho presi da Smarbomb , però infatti sembrano gli stessi di aliexpress.
Il titolare da me contattato, mi ha detto che si può collegare direttamente, ma funzionerebbero anche a moto spenta, e a me non va bene, oppure che si può mettere sotto chiave, collegando il positivo al positivo della moto. Perché il cablaggio è predisposto per fare questo, avendo cablato il doppio positivo.
Ho capito bene?
Ti ringrazio di nuovo perché sei l’unico che mi da una mano.
Per il ruba corrente, quale devo acquistare? Che mm? Per caso ti ricordi?

Romanetto · 07-02-2021, 15:40

Facciamo un passo alla volta

Intanto metti su la foto del cablaggio sciolto in modo che capisco che fili hai.

Ghigna75 · 07-02-2021, 15:43

Magari, mi spedisce lunedì, quindi mi arriveranno Mercoledì. Se non ti chiedo troppo, ti posso contattare via whatsapp?

Romanetto · 07-02-2021, 15:43

Si non c'e' problema, sono chiuso in casa e ti mando il numero in mp

Ghigna75 · 07-02-2021, 15:45

Grazie, sei troppo gentile, non abitiamo lontani quindi un bel aperitivo minimo!

Buda · 07-02-2021, 15:49

Condivido l'importanza di separare la linea di potenza dalla linea di controllo.
Ma se l'interruttore e la linea di alimentazione sottochiave (una derivazione dallo spinotto del GPS va benissimo) sono in grado di sopportare l'amperaggio dei faretti, allora il rele è superfluo.
Tanto per capirci un paio di faretti da 10W alimentati a 14V (condizione limite con motore in moto) assorbono all'incirca 1,5A. Solitamente un rele, a meno che non ci siano esigenze diverse, lo si installa per correnti superiori ai 3A.

Inviato dal mio COMMODORE C=64

Romanetto · 07-02-2021, 15:49

Leggendo Barbara pensavo a un nome proprio e non a una localita'

In effetti siamo abbastanza vicino, volentieri un incontro ma per il piacere di farlo

Ghigna75 · 07-02-2021, 15:50

Haha haha , me lo dicono tutti, hahaahha

Vip4 · 07-02-2021, 21:51

Ragazzi super scimmia

Ho già i faretti originali ma mi sta nascendo l’idea malsana di montarne sotto il becco altri due!

Poi il kit da ali costa dai 30 ai 40 euro, con tutte le cene risparmiate posso trasformare il gs in un albero di Natale!

C’é qualcuno che ne ha montati 4 al mio livello di insensatezza...... stare a casa fa male.....

ottoDM · 07-02-2021, 21:57

Dici così?

Inviato dal mio aggeggio utilizzando Tapatalk

Vip4 · 07-02-2021, 22:15

Esatto! Che figata! La follia pura

Vip4 · 07-02-2021, 22:19

Ho letto tutti i post I visto tutti i vari video sul tubo, mi sembra abbastanza semplice il montaggio, poi con il rubacorrente li metto sotto chiave, pensavo di usare la presa vicino al tft, l’altro spinotto del nav non l’ho visto.....
Mi piacerebbe mettere l’interruttore originale ma 80€ non lì spendo sicuro, era figo metterne un altro uguale a destra.... ma questo é un dettaglio.....

Vip4 · 07-02-2021, 22:22

@8DM, com’ é l’effetto tanta luce!!!!

Hai 2 interruttori separati giusto?
