Quesito per Aspes

[nicola66]

Originariamente inviata da chuckbird

Si concettualmente potrebbe essere paritetica, a livello di pregio costruttivo è tutt'altro paio di maniche.

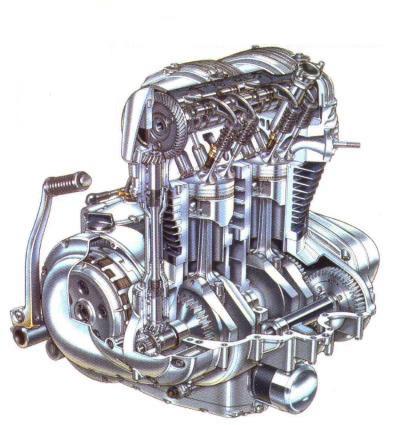

Qualsiasi motore a camme in testa col rinvio tramite alberino implementa le coppie coniche:

però per pregiata che sia non deve costare chissà quanto, dato che ce l'ha una moto da 8k €.
Montarla pari pari su una zx10r non credo faccia lievitare il prezzo di migliaia di €.
E non credo mangi + cv di una catena che cmq striscia contro un pattino caricato da una molla.

[aspes]

la distribuzione alberello e coppie coniche era su ducatoni anni 70.
Credo non sia facilissima da mettere a punto (doppia coppia conica) come rasamenti, e un po' di attriti e inerzie li ha. Non lo vedo su motori che girano a 10000 e oltre.

[chuckbird]

Il problema è che, torno a ripetere, le attuali produzioni a catena hanno dimostrato di funzionare un gran bene, creando non tanti grattacapi in fase di progettazione dei basamenti.
Compattezza, economia progettuale, durata, semplicità e alte o altissime prestazioni.

Avessi un tangibile beneficio nel passare ad ingranaggi o a cinghia potrei anche pensarci, ma questo beneficio in fin dei conti o non c'è proprio o è assolutamente relativo oppure qualora ci fosse porterebbe ad una vittoria di Pirro visti i casini progettuali e implementativi che comporta.

[Someone]

Originariamente inviata da aspes

Credo non sia facilissima da mettere a punto (doppia coppia conica)

Non che Aspes ne abbia bisogno, ma posso confermare, pensando alla faccia che fanno due amici "vecchi" meccanici Ducati quando devono rimettere a punto un pompone con le coppie coniche...

[chuckbird]

Ecco un bell'articoletto... sempre del solito guarda caso: http://www.moto.it/news/massimo-clar...e-coniche.html

[rasù]

Il problema è che, torno a ripetere, le attuali produzioni a catena hanno dimostrato di funzionare un gran bene, creando non tanti grattacapi in fase di progettazione dei basamenti.
Compattezza, economia progettuale, durata, semplicità e alte o altissime prestazioni.

se penso ai k frontemarcia.... mi pare abbiano avuto non poche disavventure con la catena

[chuckbird]

Vabbè... la solita casistica tipica che non vuol dire praticamente nulla

Il 95% dei motori odierni è con distribuzione a catena, non mi sembra patiscano pene particolari.

[aspes]

alla fine mi trovo daccordo, la catena non ha veri limiti e tanti vantaggi. Costa relativamente poco, e' compatta e affidabile.

questa era la NSU prinz, a biellette

https://www.google.it/search?q=distr...9b1RzlF1ZYM%3A

[chuckbird]

Ce n'è per tutti i gusti cmq... questa mi mancava

[PMiz]

Originariamente inviata da nicola66

questa soluzione perfettamente equiparabile alla cascata non so se sia a larga diffusione
...

Io non sono d'accordo che sia "perfettamente equiparabile" alla cascata di ingranaggi ...

I motori da competizione odierni adottano la cascata di ingranaggi, non coppie coniche ed alberelli ...

Ci sara' un perche' ...

[rasù]

se devo dire, io ero affezionato per ragioni di purezza e simmetria meccanica, alle catene che stavano al centro della bancata cilindri anzichè di lato come adesso

[nicola66]

#aspes
questo in teoria
cioè se tutto è stato progettato ed eseguito con cognizione di causa.
poi nella realtà adesso vedi rompersi roba a catena che vien fatta da 30 anni e che 30 anni fa era eterna.

[chuckbird]

Originariamente inviata da PMiz

Io non sono d'accordo che sia "perfettamente equiparabile" alla cascata di ingranaggi ...

E' equiparabile a livello di precisione... in teoria, sempre che i giochi tra gli ingranaggi siano lievissimi o teoricamente inesistenti.
Il problema è fare in modo che i giochi siano bassi e per farlo serve lavorare di comparatore e di rasamenti calibrati per alzare o abbassare un ingranaggio rispetto all'altro come diceva aspes o l'articolo di Clarke che ho postato. E' un po' una rogna.

[dpelago]

Grazie a tutti per la completissima disanima.

Ora la domanda è ....

Se la Panigale, che è il modello di punta a livello di prestazioni, monta la catena... Quale motivazione tecnica sottende la scelta della cinghia sul Multistrada?

Teoricamente nessuna. Potrebbe in linea di massima palesarsi un risparmio a livello di costi, ma non vorrei pensare a tanta pochezza.

Forse che la cinghia si sposa con il DVT ?

Dpelago Ducati MTS 1200 DVT

[rasù]

la catena costa di più e consente di risparmiare qualche centimetro di larghezza del motore, non so se sulla panigale ciò sia rilevante, cioè si rifletta sulla larghezza della moto finita rendendola più veloce.

[chuckbird]

Nessuna particolare motivazione tecnica... solo marchio di fabbrica.

Il DVT puoi farlo anche con la catena:



riusciresti persino a fare gruppi termici più strimnziti.

[nicola66]

se vai sul sito ducati ti puoi scaricare il manuale della panigale
al capitolo manutenzione programmata alla voce distribuzione è previsto un controllo visivo dello stato d'usura della distribuzione mista catena ingranaggi ogni 48k km.
Niente di +.
Una panigale 1299 costa come una mts.
veda lei.

[chuckbird]

Tra queste due varianti forse puoi apprezzare meglio l'inutilità della cinghia rispetto alla catena.
E considera che nella prima versione, la puleggia conduttrice deve essere per forza mossa o da una catena o da una coppia di ingranaggi in cascata

[Viggen]

Un'altra cosa bella della catena è che non servono le tenute sugli alberi e brutti carter esterni...

Inviato dal mio ASUS_Z00ED utilizzando Tapatalk

[aspes]

ma il motore panigale e' o non e' tutto un altro progetto dal multistrada? forse la banale spiegazione e' tutta li, il multistrada e' l'estrema evoluzione di un motore mentre per il panigale son partiti dal foglio bianco e quindi han potuto fare scelte diverse. E' una domanda eh....

[PMiz]

Originariamente inviata da chuckbird

E' equiparabile a livello di precisione...

La precisione di un sistema coppie coniche e':
1. Direttamente proporzionale al diametro delle coppie coniche
2. Inversamente proporzionale alla lunghezza dell'albero di trasmissione tra le coppie coniche

Ed soprattutto il punto 1 e' un problema ... se non voi avere ingombri esagerati, non puoi permetterti di fare coppie coniche grandi ...

[PMiz]

Visto che stiamo facendo un compendio delle distribuzioni, porto alla vostra attenzione il motore FORD Ecoboost che ha la particolarita' della cinghia a bagno d'olio:



Mi pare venga data per 240.000 km ...

[masban]

Originariamente inviata da aspes

e la morini 3 e mezzo con la cinghia dentata

..... che si rompeva...... e che per l'appunto mi lasciò a piedi e cuasò la rottura di tutto, cioè proprio tutto: aste, bilancieri, valvole, pistoni e perfino canna cilindri segnata!!!! Allora passai ad honda.

[Viggen]

Ecco, quella della cinghia a bagno d'olio non la capisco...
Penso che la prima applicazione sia stata sui piccoli motori Honda per tagliaerba e gruppi elettrogeni.
In quel caso aveva un senso, perché volendo farli monoalbero in testa senza pompa dell'olio, la cinghia era fatta per trasportare su l'olio fino alla testa.



Inviato dal mio ASUS_Z00ED utilizzando Tapatalk

[Pan]

è sempre affascinante guardare i vecchi pomponi ducati con i carterini delle coppie coniche trasparenti. non sempre la bella meccanica rende come sistemi più semplici e razionali.
