R1150gsadv collegamenti elettrici per hella micro de xenon con cablaggio originale


Ciao…ho avuto l’occasione di trovare e acquistare due Hella micro de xenon con protezione touratech e i due ballast a un prezzo ottimo, ma ora indipendentemente dalle difficoltà dell’ alloggiamento dei due ballast letti qui

https://www.quellidellelica.com/vbfo...d.php?t=187585

considerando di aver già letto il montaggio per i micro de normali sulle vaq nonché di aver constatato che potrebbero essermi utili solo se dovessi rifare tutto il cablaggio, concludo che io vorrei conservare il cablaggio già presente originale bmw con relativo tasto di accensione sotto il manubrio e collegarne i cavi originali del cablaggio primario direttamente ai cavi dei due ballast…quelli blu e rossi…

In sostanza avendo il proprietario precedente tagliato un po’ troppo i cavi dei ballast e lasciandoli parecchio corti [emoji2959][emoji2959]dovrei collegarne altri della stessa tipologia per arrivare fino allo spinotto maschio del cablaggio originale che, però, noto ha i cavi parecchio più "sottili" forse è solo la guaina non saprei…dopodiché sempre che sia fattibile trovare uno spinotto femmina e collegarlo…

Allora prima di avventurarmi mi chiedo se tutto ciò sia o meno possibile considerando il fatto che i cavi sembrano parecchio diversi in termini di diametro…laddove ciò non fosse possibile mi chiedo se ci sono altre soluzioni che soddisfino lo scopo…grazie saluti

P.S.: Devo fare arrivare i cavi fino a qui per spiegarmi meglio:

https://uploads.tapatalk-cdn.com/202...e98a3d3701.jpg

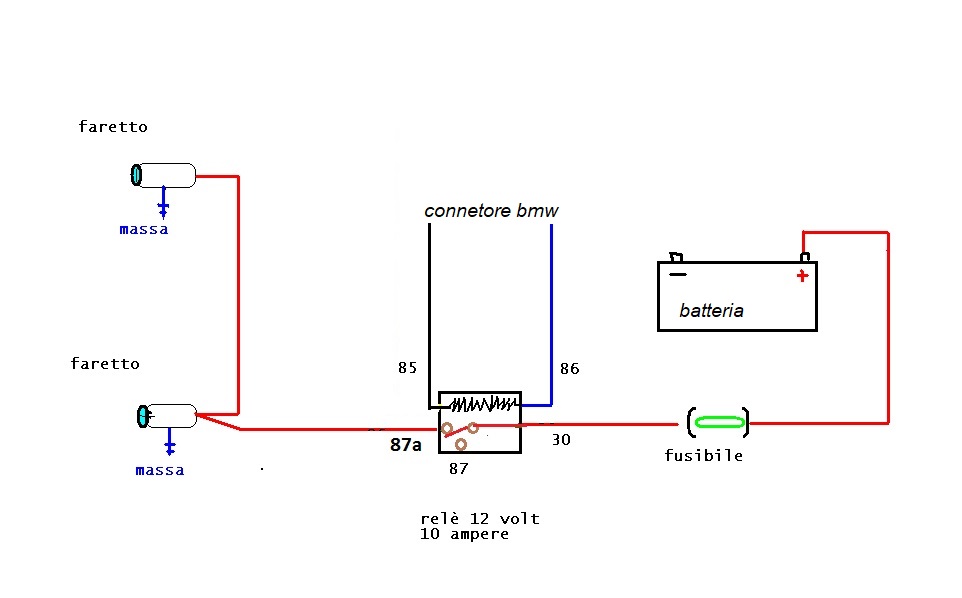

Ciao , utilizza l'impianto originale per attivare un relè che prende l'alimentazione direttamente dalla batteria e alimenterà i faretti .

Ora ti faccio uno schema facile...


Eccolo.

https://i.postimg.cc/jqmRxm8Y/faretti-con-rel.jpg

lo ho montato anche io anni fa..

https://i.postimg.cc/J4Zp2YtQ/faretto.jpg

R1150gsadv collegamenti elettrici per hella micro de xenon con cablaggio originale


Ciao i cavi che devo collegare escono dai ballast…(faretti Xenon) dovrei collegare un relè come da schema tra questi e il cablaggio primario? Il fusibile da te indicato non so se c’è già ma penso di sì…


Inviato dal mio iPhone utilizzando Tapatalk

Ti ho fatto questo schema ....è più facile ............

https://i.postimg.cc/zD0hL5yM/faretti.jpg



Mandami anche in privato delle foto di quello che hai...

Ok fin troppo gentile grazie appena rientro ti mando in pvt quello che ho


Inviato dal mio iPhone utilizzando Tapatalk

Hai mp


Inviato dal mio iPhone utilizzando Tapatalk
