Mi parerete questi faretti con il loro interruttore ?
Montati su una TB 2022
Su tft non si accende la spia (deduco scollegato dal canbus e messi sotto rele’ …

https://uploads.tapatalk-cdn.com/202...45a38a603b.jpg
https://uploads.tapatalk-cdn.com/202...df457e2279.jpg
https://uploads.tapatalk-cdn.com/202...413a692338.jpg
https://uploads.tapatalk-cdn.com/202...5908d28794.jpg


Inviato dal mio iPhone utilizzando Tapatalk

Non ho capito....

deduci bene.Sul Gs avevo una cinesata simile a quellinella foto e non si accendeva niente.Ovviamente con gli originali che ho sulla S1000XR si accende la relativa spia.Forse il motivo per cui in BMW ,acquistati afterm. ,vanno attivati.E disattivati se li smonti (accidenti a loro) con comparsa del messaggio sul TFT.
Tra l ' altro i cinesi mi sembravano piu luminosi di BMW.E gli avevo montati con interruttore a collare(quelle fascette non sono da BMWista vero:lol:).

Sul TFT non li vedrai mai se hanno collegamenti fuori dal canbus.

Risolvi con un interruttore che abbia led alimentato dalla chiusura del contatto.

Se poi vuoi metterli sottochiave, devi farli alimentare da un relais che si attivi da un circuito sottochiave qualsiasi.


Sent from my iPhone using Tapatalk Pro

Infatti … giusto perché chi vendeva me li spacciava per originali.
E quando ho visto l’interruttore ho capito definitivamente che erano cinesi


Inviato dal mio iPhone utilizzando Tapatalk

Non essendo in grado di mettere i faretti sotto Canbus, ho supplito in questo modo: https://www.youtube.com/shorts/rtVq7656ujc

Per me non averli sotto canbus è solo un vantaggio.


Sent from my iPhone using Tapatalk Pro

ragazzi buongiorno, è possibile montare due faretti aggiuntivi su una R 1200 GS LC ADV già dotata di quelli di serie supplementari che si possono accendere spegnere dal pulsante sul blocchetto sx?
Quello che vorrei è averne 4 (due in più) e comandarli che si accendono e spengono insieme, sempre utilizzando il pulsante sul blocchetto.

Vi ringrazio.

In teoria si, basta montarli in parallelo a quelli esistenti. Mi sembra però che, ad ogni faretto originale siano connessi 3 cavetti, due sono di alimentazione, il terzo ignoro a cosa serva. Ovviamente è necessario individuare la coppia giusta.

Poi c'è da considerare anche il problema dell'assorbimento; con due faretti aggiuntivi, il CANBUS potrebbe allarmarsi e tagliare l'alimentazione. Penso si possa aggirare questo problema utilizzando in alternativa un relais per alimentare i faretti aggiuntivi con corrente di alimentazione prelevata direttamente dalla batteria, facendo comandare il relais dall'alimentazione di uno dei due faretti (l'assorbimento sarebbe minimo), in modo che venga eccitato solo quando i faretti originali sono accesi.

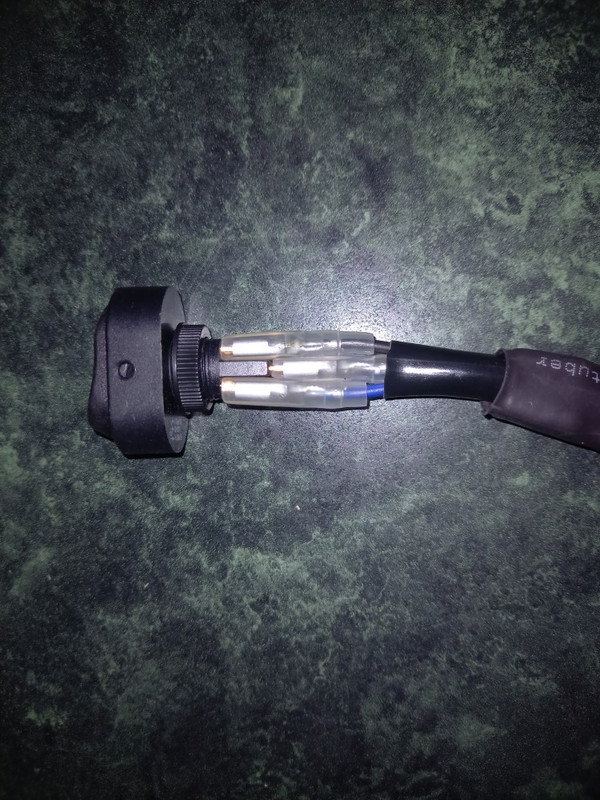

interruttore Ali:con tre fili
https://i.postimg.cc/cHKrqRzp/20240827-172515.jpg

prima volta .Sempre usato quelli con 2
Collegamento sotto chiave (prelevato da fusibile sotto sella)


domande
1) come e dove collego i 3 fili
2) come decifrare i colori corrispondenti (bianco/blu/nero)
3)dove collego gli altri.

Ciao. Il terzo filo, serve esclusivamente per far accendere la spia led quando l'interruttore è chiuso e va collegato a massa.
Comunque non capisco il tuo dubbio: dalla foto si evince che l'interruttore è gia inserito nel cablaggio dei faretti, quindi tu dovresti limitarti a collegare gli unici due cavi "liberi", ovvero, il nero a massa ed il rosso ai 12 volt (sotto chiave o meno), quindi perchè domandi come collegare l'interruttore?
In ogni caso, lo schema dell'interruttore è il seguente:
https://i.ibb.co/s2NXXrX/Interruttore.jpg

Ciao,

Avete un suggerimento per un kit cablaggio Amazon o Ali con il secondo positivo già installato? No smartbomb che costa 60 euro. Ho avuto la loro centralina che scollegava quando si spegneva la moto e il voltaggio calava. È durata 1 anno e poi non ha più funzionato.

Grazie

Scusa, ma non capisco cosa intendi per secondo positivo

Il secondo positivo serve per attivare il relay ed avere i faretti sottochiave. Va collegato ad empio al positivo del navi.

Se vuoi puoi utilizzare anche questo schema , che io ho usato per la mia RT

https://i.postimg.cc/F1SyhL0L/faretti.jpg[/img][/url]

Se vuoi puoi utilizzare questo chema che ho usato per la mia RT

https://i.postimg.cc/tRS2tdT2/faretti.jpg

https://www.amazon.it/gp/product/B0D...VV3EIP78&psc=1

questo mi pare abbia il secondo positivo...

Scusate il secondo positivo attiva l’interruttore che rimane sotto chiave.

Scusate la domanda stupida ma la staffa portafaretti del GS 2017 va bene sia per la standard che per l’adventure?

NO, sono diverse
